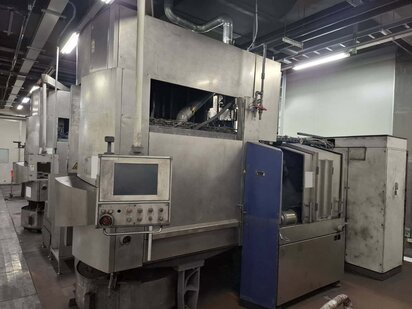

二手 MEYER BURGER DS 271 #293769138 待售
网址复制成功！
单击可缩放
ID: 293769138
Wire saw
Workpiece dimension:
Cross-section: Max 210x210 mm (Φ 220 mm)
Workpieces: 2x510 mm / 4x255 mm
Max loading length: 1020 mm
Min water thickness: 0.100 mm
Wire:
Diameter: 0.100-0.160 mm
Length:
Upto 640 km for wire Φ 0.160 mm
Upto 800 km for wire Φ 0.140 mm
Upto 1100 km for wire Φ 0.120 mm
Speed: upto 15 m/s
Direction: Reverse cutting
Acceleration: upto 2 m/s²
Pre-tension: upto 35 N
Wire guide roller / Web:
Diameter: 350 mm
Length: 1061 mm
Weight: 175 kg
Require power: 2x75 kW
Horizontal distance: 660 mm
Wire web height: 1515 mm
Wire web width: 1030 mm
Wire deflection rollers:
(2) Narrows
(1) Wide
Diameter: 160 mm
Wire winder:
Axis working height: 1160 mm
MC Reels: MB 500
Supplier reels: TA 100 and TA 180
Cutting feed:
Speed: 0.01-10 mm/min
Rapid traverse: 200 mm/min
Working stroke: Max 270 mm
Slurry supply:
Tank capacity: Maximum 475
Slurry temperature:
Preselectable 20-27°C
Constant +/- 1° C
Slurry cooling:
Inlet temperature: 12-17°C
Density: (25°C) 1.62 kg/dm, PEG 300/ F600
Control system:
Monitor / Operational panel: 10.4" Flat panel touch screen
Coloring:
Machine frame: RAL 9007
Covers: Stainless steel
Accentuation: RAL 5013
Control cabinet: RAL 7035
Noise level: <75 dB (A)
Technical data and connected loads:
Dimensions and weight:
Length × width × height: 5193 × 3000 × 3406 mm
Weight of cutting unit: Approx 9900 kg
Weight of control cabinet: Approx 1800 kg
Weight of media module: Approx 750 kg
Weight of slurry tank: Approx 1000 kg
Weight of winder module: Approx 3100 kg
Total weight of unit: Approx 16,600 kg
Electric power:
Mains configuration: TN-S without neutral wire
Line voltage / Frequency:
3 × 400 V ±10 % / 50 Hz
3 × 480 V ±10 % / 60 Hz
Power fuse: 500 A
Clamp cross section: Max 240 mm
Connection power: 190 kW
Max operating power: 165 kW
Operating power: 105-135 kW
UPS System for PC
IP protection: IP 54
Electrical cabinet
Touch-screen
Network: RJ 45
Slurry tank capacity: Maximum 475 L
Weight: Approx 1000 kg
Feed line:
Control: 5.5 Bar pneumatic
Compressed air connection: Φ6 mm.
MEYER BURGER DS 271是一个独特的晶体生长，锯切，切片设备在一个包装。由知名的MEYER BURGER集团开发。这个全面的系统使得晶体生长、切割和切片的全循环成为微风。这种晶体生长和切片装置可用于生产通常用于工业如蓝宝石和石英的晶体。这是一个经济实惠的选项,可从一家信誉很高的制造商那里获得可靠的结果。MEYER BURGER DS271有几个获得专利的关键部件，包括石墨加热管、石墨crucible和用于精确控制热过程的控制单元。石墨加热管有效地在电加热器和机器核心之间建立了热桥。这提供了一种非常有效的方法来控制刀具内的温度。石墨镉在两个主要部件之间绝缘良好，防止了加热管引起的任何温度偏差。DS 271的加热管还配备了180度旋转电动机，在晶体生长过程中提供稳定性。这一特性增加了资产的精确度，因为crucible可以旋转以保持整个温度均匀。MEYER BURGER DS 271的切割切片模型也有几个例外的特点。它配有金刚石锯和直线进给，能够精确地将大块切成较小的部分。切割过程可以通过设备附带的可编程控制器进行监控，从而使用户能够轻松管理过程并进行必要的调整。DS 271的整体操作高效、直截了当,使初学者晶体种植者和经验丰富的用户都能毫不费力地创造出优美、高品质的晶体。结合自动化和直观的控制,水晶生长和锯切体验是真正令人愉快的。无论是用于教育目的还是用于工业环境，DS271都是晶体生长、锯切和切片的理想设备。
