ID: 293828916

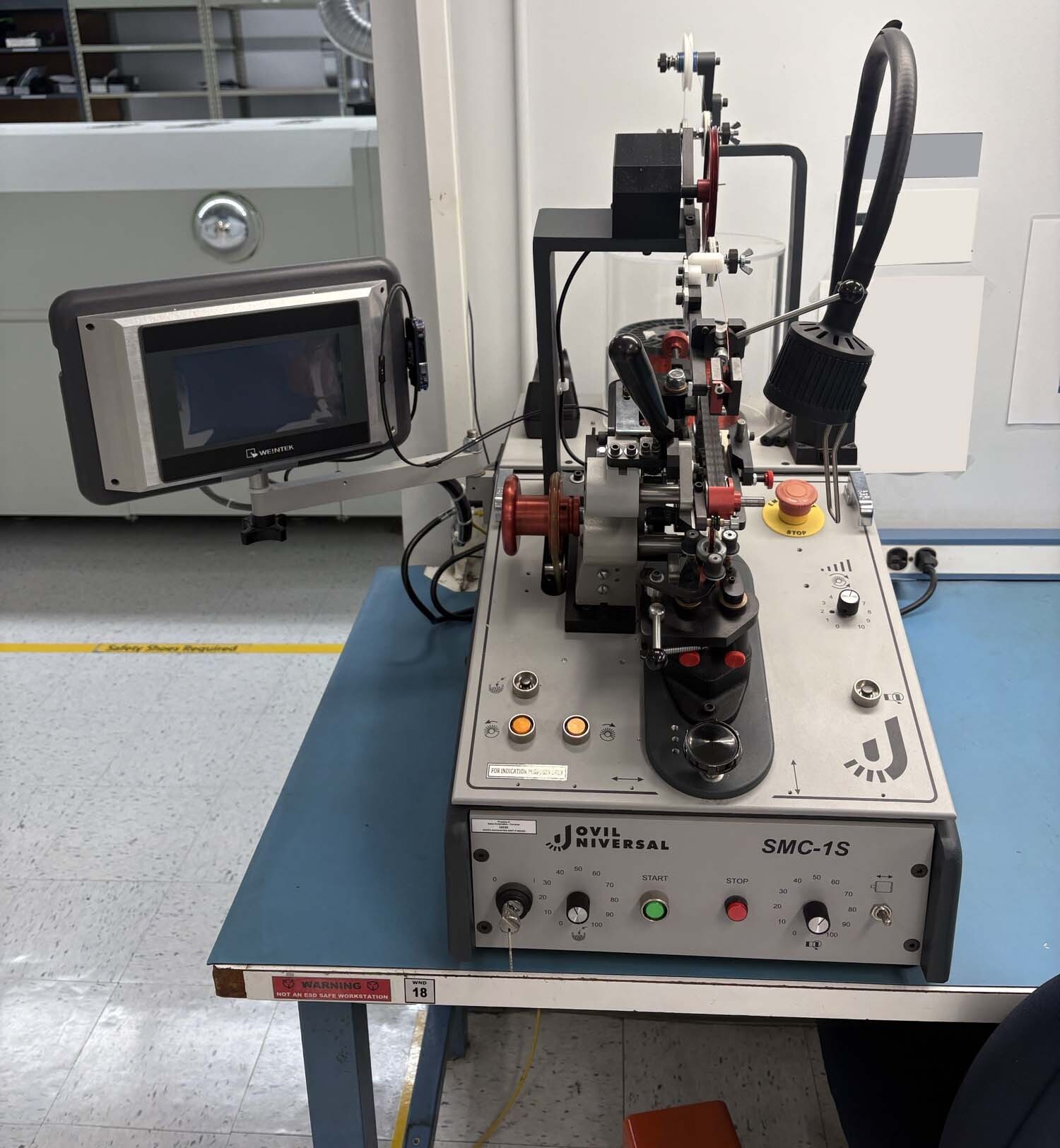

Semi-automatic toroidal winding machine
Single knob control
LED Readout
Batch counter
Push button
Footswitch control
RS-232 with interface
Fiber optic turns sensor
Quick change winding head
Core rotator and core clamp
Automatic core index function
Accuracy, stability and reliability
Electronic linear pick-up for loading
Controls for operating taping head
Speed control for loading and winding
Stepper motor driven core rotation
Solid state microprocessor count controller
Wire spacing from coarse to fine micro-step resolution
Floating drive for centering core during winding
(99) Programmable preset levels
Wire spacing: Programmable variable
Core rotation motor: Hybrid step motor
Maximum wire size: 16 AWG (1.40 mm)
Minimum wire size: 46 AWG (0.05 mm)
Maximum Coil O.D: 4.00″ (101.6 mm)
Minimum Coil O.D: 0.187″ (4.70 mm)
Minimum Coil I.D: 0.040″ (1.00 mm)
Maximum Coil Height: 2.00″ (50.8 mm)
Winding speed: Variable to 2000 TPM
Segment / progressive winding: Programmable with controller
Deceleration / acceleration control: Programmable with controller
Shuttle head motor: 1/2 HP-7600 RPM-DC with dynamic braking
Power supply: 120 V - 220 V, 50-60 cycles.
JOVIL UNIVERSAL SMC-1S是为各类线圈的绕组、测量和切割而设计的高精度机床。这台多功能机器被用于航空航天、汽车、医疗设备和电信等行业，为生产具有精确规格的线圈提供了先进的功能。SMC-1S的核心是它的绕组机构，它能够对不同形状和尺寸的线圈进行精确和高效的绕组。该机可容纳包括铜、铝和其他合金在内的各种电线类型，在线圈生产过程中提供灵活性。绕组过程由一个复杂的软件界面控制，允许操作员对特定的绕组模式、张力水平和其他参数进行编程，以满足所需的线圈规格。JOVIL UNIVERSAL SMC-1S配备了多个运动控制轴，可以实现复杂的绕组模式和复杂的线圈几何形状。机器的高速运行确保了快速的生产周期而不影响质量。此外，SMC-1S还具有自动拉丝控制机制，以确保在整个线圈生产过程中保持一致的绕组拉力。除了绕组功能外,JOVIL UNIVERSAL SMC-1S还采用精密测量工具来验证绕组线圈的精度。这些测量设备可以检查诸如线径、螺距、转弯计数和其他关键尺寸等参数，以确保最终产品符合要求的规格。测量系统与绕组过程无缝集成,为操作员提供实时反馈,并允许在需要时立即进行调整。SMC-1S的切割机构使线圈能够精确切割到所需的长度,从而确保多个线圈的均匀性和一致性。机器上装有锋利的切削刀具，可以在不造成变形或毛刺的情况下将电线清洁切断，从而产生高品质的成品。切割过程还与绕组和测量功能同步，确保机器内所有操作的无缝集成。JOVIL UNIVERSAL SMC-1S设计具有用户友好的界面和直观的控制功能,方便具有不同专业水平的操作员操作。机器的软件允许快速程序设置、自动参数计算以及实时监控生产过程。此外,SMC-1S还配备了安全功能,以保护操作员并防止操作过程中发生事故。总体而言,JOVIL UNIVERSAL SMC-1S是一种精密的机床,可提供高精度、高效率和多功能性的线圈生产。SMC-1S具有先进的绕组、测量和切割能力,对于需要为各种应用生产精确可靠线圈的行业来说,它是一项宝贵的资产。
