ID: 293805018
优质的: 2008
In-line Automatic Optical Inspection (AOI) system
Top-down view camera options:
5-Mega pixel option: 44.7 mm x 37.4 mm
5-Mega pixel option 2: 32.9 mm x 27.5 mm
5-Mega pixel option 3: 24 mm x 21.1 mm
10-Mega pixel option: 66.6 mm x 49.7 mm
10-Mega pixel option 2: 49 mm x 36.6 mm
10-Mega pixel option 3: 35.9 mm x 26.8 mm
15-Mega pixel option: 77.7 mm x 77.7 mm
15-Mega pixel option 2: 38.8 mm x 38.8 mm

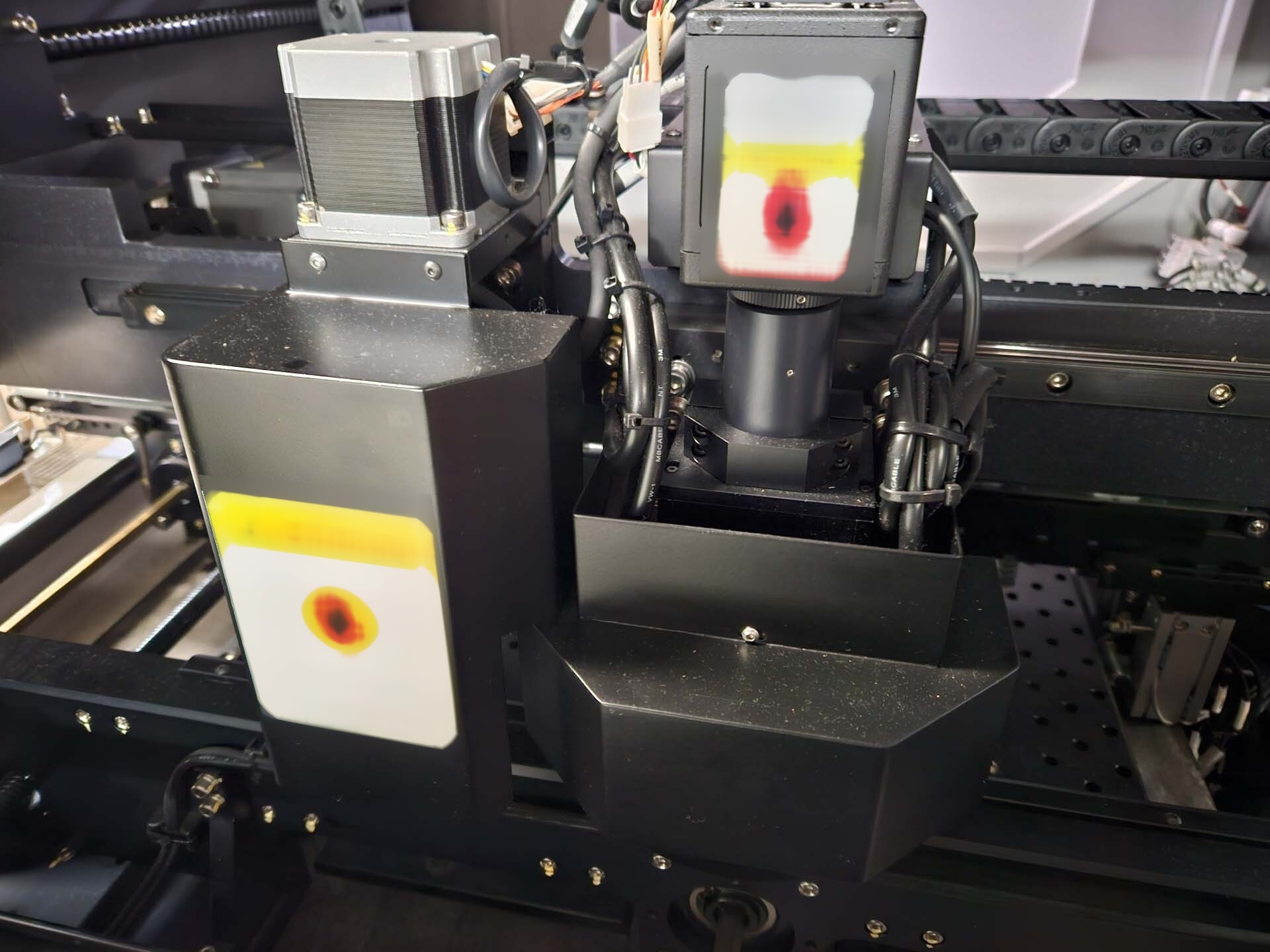

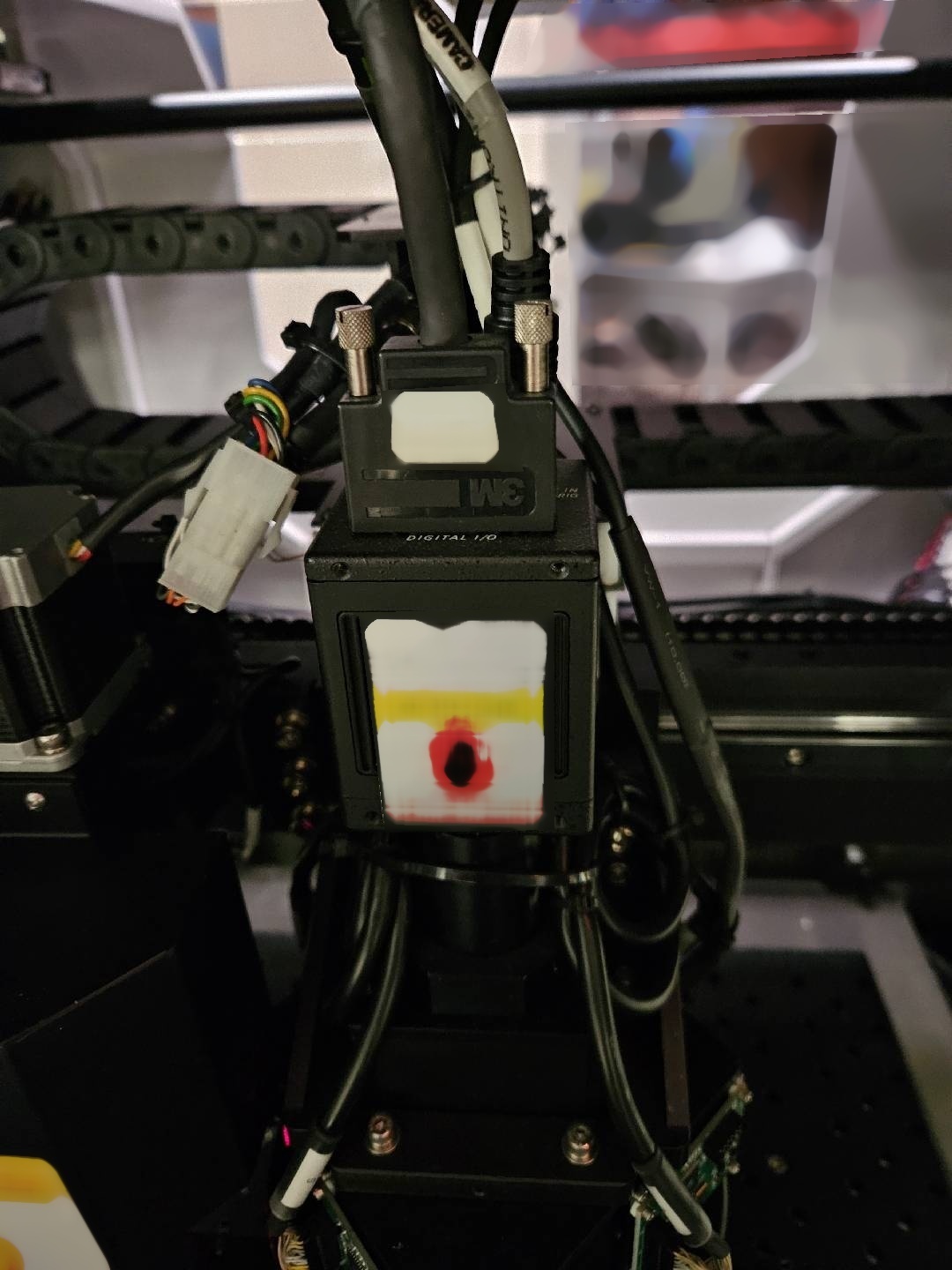

Side view camera system:
5-Mega: 2456 - 2058 Pixels
10-Mega: 3664 - 2736 Pixels
15-Mega: 3888 - 3888 Pixels
Laser sensor:
Accuracy: ±20 µm
Resolution: 15 µm
PCB Surface: 45 mm
Minimum component: 01005 Chip, 0402 chip
Inspection speed: 0.20 sec / frame
Fiducial mark recognition time: 1.5 Sec / 2 point
PCB Size: 50 mm x 50 mm to 660 mm x 510 mm

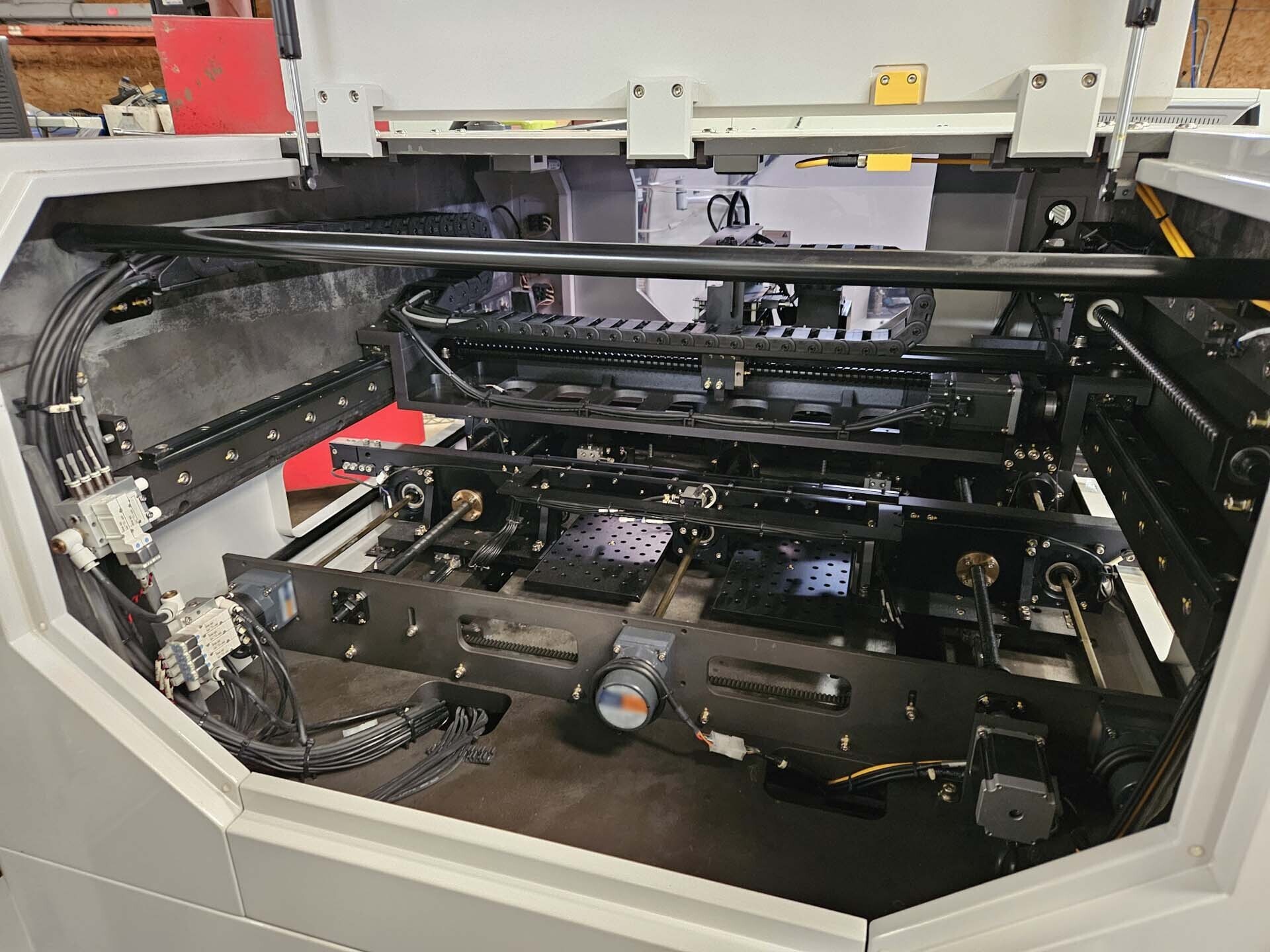

Positioning system:
X Axis (200 W) Servo motor
Y Axis (400 W) Servo motor
Repeatability: ±10 µm
Maximum speed: 900 mm / Sec
Power supply: 110-220 VAC, ±10, 50 / 60 Hz, 5 Amps
2008 vintage.
MIRTEC MV-7L是一种最先进的PC板装配和制造设备,可高效满足各种生产线的要求。MIRTEC MV 7L自动化组装和制造过程,显着提高生产速度和精度,同时降低成本。该系统采用直观、用户友好的触摸屏界面设计,操作简单,需要的培训更少。它配备了包括高速相机图像识别、高级3D视觉以及识别元件高度、形状、尺寸、安装角度和极性的综合元件识别能力在内的一系列功能。MV 7 L最大元件尺寸为8x5mm,景深为2-40mm,可有效处理大小、形状和位置各异的元件。MV 7L专为小型零件和部件的精确度和精确度而设计,具有高精度和精确度的拨片头、集成视觉单元、选择器头和同时拨片头运动。这种结构允许0402的最大处理速度高达33,000CPH（分子每小时），其范围可达的BGA和芯片电容器以及高达12mm的组件。机器的视觉识别准确诊断电路板中是否存在组件、验证正确的放置位置以及测量焊盘尺寸。为了获得最大的成本效益,MIRTEC MV 7 L设计了一个组件进纸器模块,可容纳多达600种组件类型,最大组件高度为8mm。此外,统一平台还支持与各种线索和产品权重的兼容性,并提供自动输入斩波器和特殊视觉兼容性等选项。为了便于维护,MV-7L配备了一个控制器单元,该单元可监视工具并在出错时自动纠正错误。其自动恢复功能有助于恢复因环境因素造成的停产,其内置的自我诊断资产有助于快速解决不间断生产的问题。MIRTEC MV-7L是一种功能强大、用途广泛的PC板装配和制造模型,旨在提供一致、准确的生产,并增强广大客户的生产流程。
